Arduino : 修理燒壞的 MEGA 2560

之前想利用舊滑鼠上拆下來的紅外線模組,改裝成 Prusa i3 3D 印表機 Z 軸的 Endstop ,一個閃神,正負極接反,Arduino MEGA 2560,嗞一聲,冒煙發出臭味以後,只要沒插 USB 線,印表機的 LCD 就沒畫面。查了一下,因為在「脫機」的狀態下,Arduino 是由 RAMPS透過 Vin 供電的,而被燒壞的正是 Arduino 處理外部電源,將之限制在 5V 的 AMS 1117-5V。家裡有另外一塊 MEGA 2560,拿出來換上,不過,快樂使用沒幾天。有一天心血來潮,將 3D 印表機雜亂的線理得整整齊齊的,一打開電源,頓時冒火花、冒煙,一陣惡臭自然是免不了。這次更慘了,1117 燒爆了不說,電路板黑一片,銅箔被掀起,連 3D 列印機的擴充板也燒壞了。

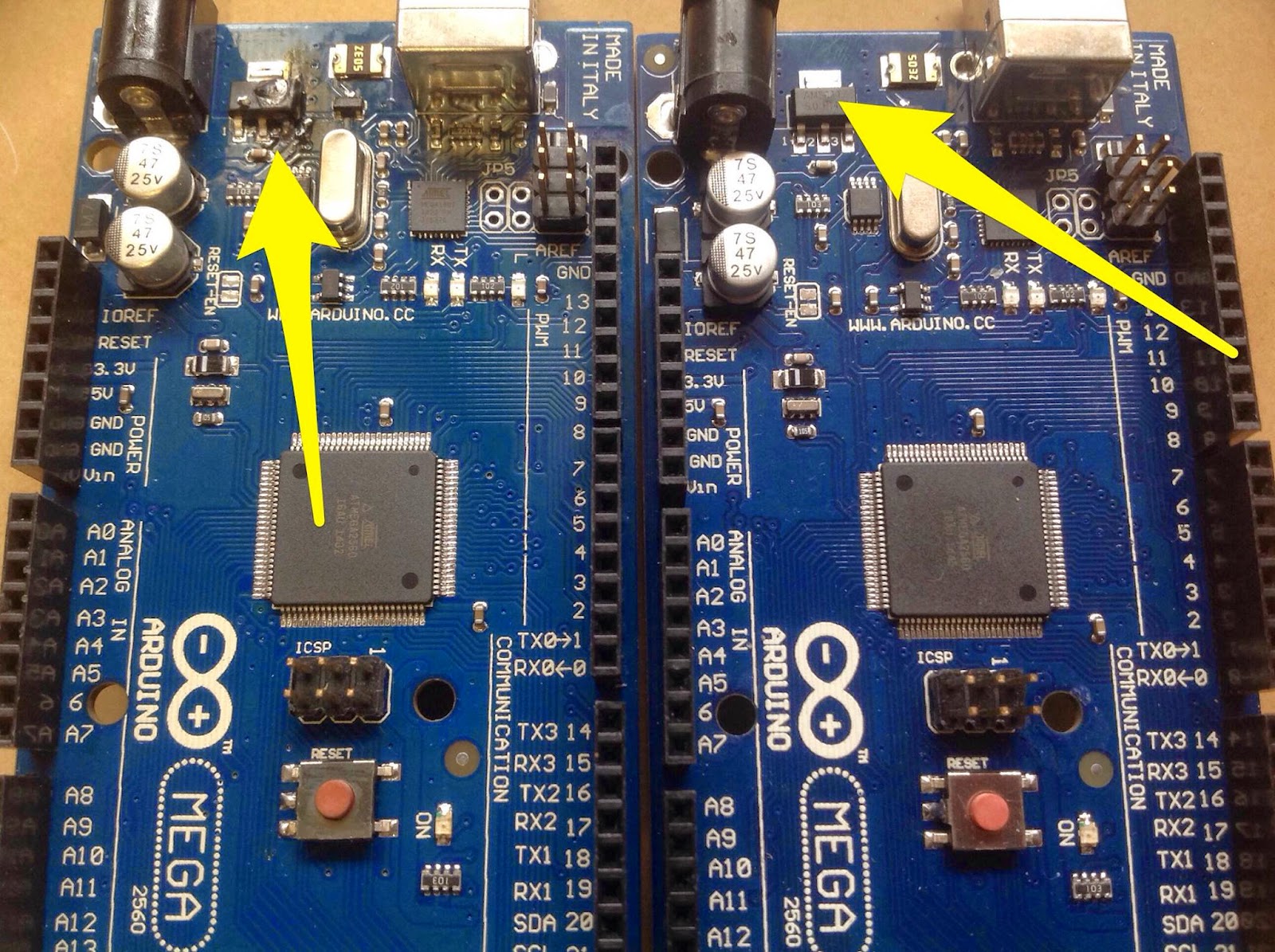

兩片被燒壞的 Arduino MEGA 2560
只能說 Arduino 設計得真好,檢測了一下,兩塊板子的災損都只有那顆 5V 的 AMS 1117。所謂的好事不成雙,無三不成禮,後來雖然買了第三塊 MEGA 2560 來換,它又死在通訊的晶片,插入電腦的 USB,連偵測都偵不到。這下得面對問題,買 1117 來修理壞掉的前兩塊 Arduino MEGA 2560。


在「沒屋頂」看到一顆 AMS 1117-5V 才新台幣 2 元,一口氣下單買了 10 顆。

AMS 1117-5V
先將 Arduino 上燒掉的 1117 清理乾淨,技術不佳,工具不足,貼片式的 1117 直接小心的「剪掉」、「磨平」,哈!土法鍊鋼,您可以大聲的笑,沒關係的。

清理 1117 爆掉的這片 Arduino
清理 1117 被擊穿的 Arduino
接著將新的 AMS 1117-5V 焊到 Arduino 上,這顆 1117 的腳位對應如下:

  • pin 1 : GND
  • pin 2 : 輸出 5V
  • pin 3 : 輸入 (Vin 腳位)
  • pin 4 : 散熱片 (和 pin 2 相通)

災情較慘的那片 Arduino 除了 1117 爆掉,pin 2 和 pin 3 下的銅箔也沒了,pin 3 還好,拉到 1117 下方的那顆電容旁即可; pin 2 沒地方焊接,索性不用焊了,哈!因為固定散熱片的地方和 pin 2 是相通的啦!

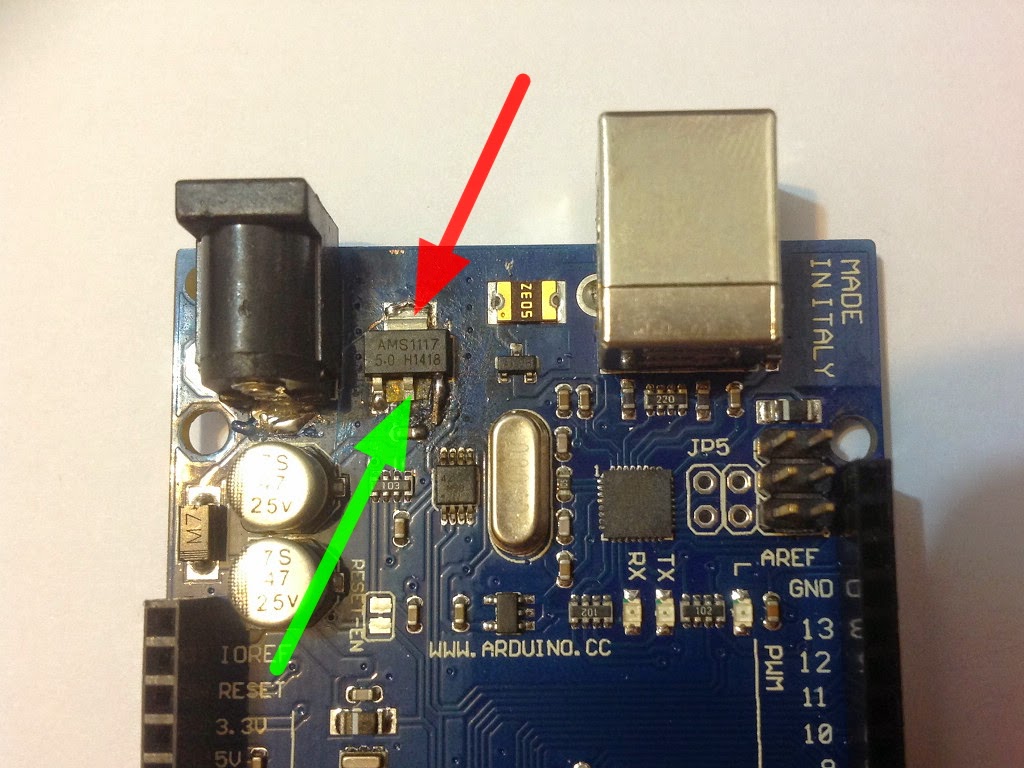

這顆 1117 的 pin 2 (綠箭頭處)沒焊,靠 pin 4 (紅箭頭處) 相通
第二片好處理多了


將修理好的 Arduino MEGA 2560 裝回我的 3D 列印機,終於恢復為可以脫機的狀態。

希望那片通訊晶片 Mega 16u2 燒壞的 Arduino 也有方法可以處理,再研究囉!
