GIMP : CMYK 分色與結合

去年以 GIMP 把照片按照 CMYK 分色後，再用 Cura 製作 Cyan、Magenta、Yellow 三色的模型，最後以 3D printer 分別用藍色、紅色和黃色印出來，打光混色，可以變成彩色的照片，還滿好玩的。

不過後來 GIMP 由 2.10.18 更新為 2.10.20 版本以後，才發現新版的 CMYK 四色分離的結果居然不同了。舊版顏色分解，CMYK 雖然號稱分為四色，但是黑色的部份已和 CMY 三色結合，所以如果單獨取出黑色(CMYK Key)，會是空白一片；而新版的似乎才是真正的四色分離。

下面是新版 (2.10.22) 和舊版 (2.10.18) 以 [顏色]→[構成要素]→[提取成分]→[CMYK Cyan] 把青色分離出來的結果。下面那張(2.10.18)的可以看到照片層次是比較完整的，可見它把 CMYK Key (黑色) 那層的明層混到 CKMYK Cyan 中了；而上面那張(2.10.22)，則是單純只有青色的部份。

GIMP 2.10.22 CMYK Cyan

GIMP 2.10.18 CMYK Cyan

以製作照片分色後的模型來說，只需要 CMY 三色而已，舊版的 GIMP 反而比較符合我的需求。那如果已經安裝新版的 GIMP (2.10.20 以後的版本)，要如何製作相片的 CMY 三色的圖檔呢？

試了一天，總算有一點小小的心得，趕快紀錄下來。

CMYK 四色中的 K (黑色)，主要是控制明暗，所以如果我們將它分別和 CMY 三色結合，而且結合時，限定黑色只是用在「變暗」，這樣子就能得出和舊版 GIMP 的分色類似的結果了。

步驟一，開啟要處理的照片檔案，並進行顏色的分解。

按上方主選單中的 [顏色]→[構成要素]→[分解]

出現顏色分解的對話框，色彩模式選 [CMYK]，記得勾選「分解到數個圖層中」，好了就按「確定」鈕。

步驟二，將每一個圖層的顏色都「反相」。

先點一下要處理的圖層，然後點選上方主選單中的 [顏色]→[反轉]。重覆前面的動作，直到四個顏色的圖層都「反轉」完畢。

步驟三，將黑色圖層移到最上層。

先按一下黑色的圖層，然後點選上方主選單 [圖層]→[堆疊]→[圖層提升至頂層]

步驟四，將黑色的圖層模式設為「僅變暗」

對準黑色的圖層快按兩下：

出現「編輯圖層屬性」對話框後，「模式」選「僅變暗」：

步驟五，將 Cyan (氰藍)圖層和黑色圖層合併。

在圖層選擇區中，將黑色及 Cyan(氰藍)兩層設定為可看見的，另外兩個圖層則設為不可見。

圖層設定好，就點選上方主選單 [影像]→[合併看得見的圖層]

出現「圖層合併選項」對話框，選取「Clipped to bottom layer」，並勾選「放棄不可見圖層」。選好了就可以按「合併」。

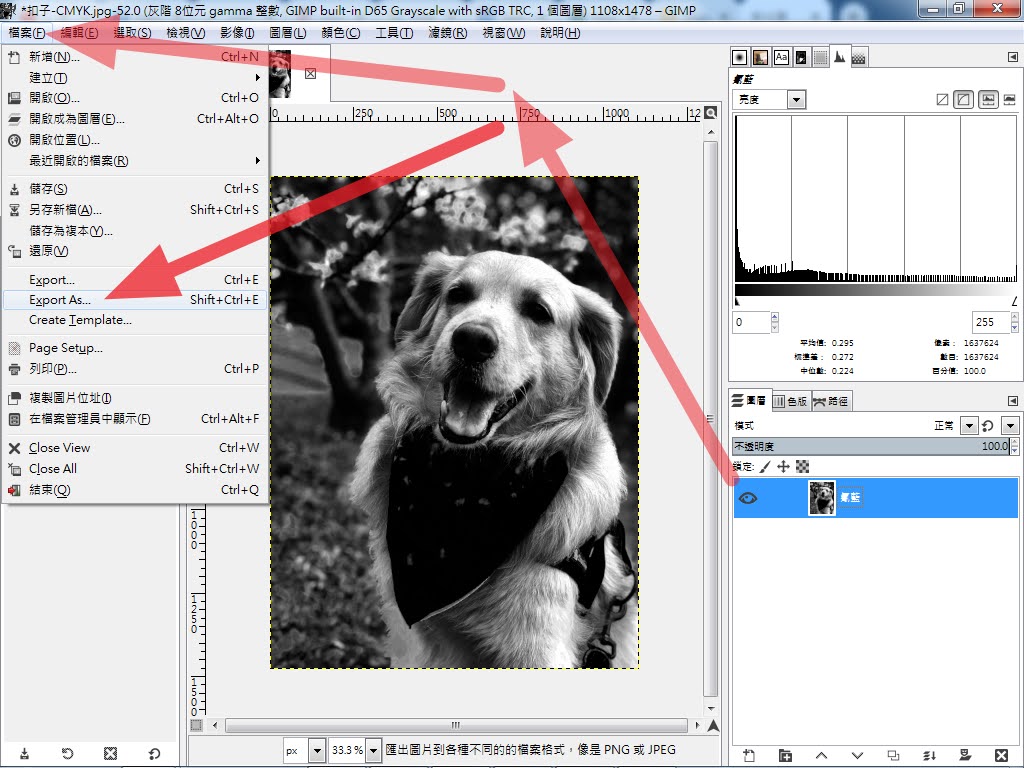

步驟六，匯出 Cyan 色的圖檔。

點選上方主選單中的 [檔案]→[Export As]，將圖檔匯出。

匯出成功以後，先還原前一次合併的動作，可以繼續處理另外兩個顏色：

重覆步驟五和步驟六，將 Magenta (洋紅)、Yellow (黃) 兩色分別和黑色圖層合併及匯出。

合併洋紅和黑兩色

合併黃和黑兩色

CMY 三色的圖檔案製作好，就可以準備轉為 3D 模型了。

關於步驟二及步驟四補充說明

前面步驟二之所以要將 CMYK 一層層「反轉」，主要是因為如果在 Cura 中將圖片轉為模型時，亮度轉為模型高度預設是「Darker is higher」，也就是愈暗的點會愈高。

所以如果在 Cura 中是選取「Darker is higher」來將圖片轉模型，在 GIMP 中：

• 步驟二要照著將各 CMYK 各層進行「反轉」。
• 步驟四要將黑色的圖層模式設為「僅變暗」。

反之如果在 Cura 中是選取「Lighter is higher」來將圖片轉模型，在 GIMP 中：

• 步驟二跳過不做。
• 步驟四要將黑色的圖層模式設為「僅變亮」。
