DIY : 3.5mm TS、TRRS 轉 TRS

2021年6月28日 星期一

最近利用舊光碟機拆下來的控制板上的電位器改裝成簡單的混音器,電位器可單獨控制電腦音源輸出分接後的音量,然後和麥克風混音以後,再接到電腦的麥克風輸入端;這樣可以解決 Google Meet 在分享畫面時,麥克風以外的聲音播不出來的問題。

結果愈玩愈大,除了把兩條音源的延長線都分接了 2.54 杜邦端子,還拆了舊音效卡的 3.5mm 立體聲(TRS)插座,做了可拆式的轉換座;可以將現在手機用的 TSSR 耳麥分離為耳機跟麥克風;可以將單聲道(TS)的麥克風轉為雙聲道的 TRS。

一般 3.5mm 的耳機或麥克風端子大概分為三種:

  • TS : 無「環」,單音,只有兩個接點。
  • TRS : 有一個「環」,立體聲,共有三個接點。
  • TRRS : 有兩個「環」,共有四個接點。

根據 Wiki 上查到資料:

上面的字母意思為:

  • T : Tip 尖端
  • R : Ring 環
  • S : Sleeve 套

以立體聲的耳機端子 TRS 來說,照說那環指的是三節裡,中央那節;不過看現在賣場中的「環」指的好像是黑色那圈(英文好像有人用 stripe),所以 TSR 端子有兩個黑色的環,商品名稱變成二環三節的端子了,中文跟英文似乎解釋不同。

現在手機的耳麥是使用四個接點(節)的 TRRS,麥克風的接點是在遠離尖端的最後一點,所以如果將它插在電腦立體聲的 TRS 插座上,照說麥克風那節是會露在外面的。而我從舊音效卡拆下來的 TRS 插座外緣是塑膠的,所以只再貼上銅片,線拉一下,就可以變成 TRRS 的耳麥插座。

TRS 插座貼銅片改成 TRRS 插座

找出 TRS 插座上 T、R、S 三接點的腳位,分別焊在 2.54 的母端子上,到時候就可以接到電腦音源線上的左聲道、右聲道和接地端上。

而「外掛」的銅片,把邊緣的一小部份塞入插座的內部,讓銅片可以與 TRRS 端子最上緣的麥克風接觸到,又不會碰到下一節的接地端。然後一樣的利用三個端點的 2.54 母端子,由 TRS 插座的 S 接點(接地)拉線佔一個腳位,再把麥克風接點的銅片拉線,接兩個端點,這樣就變雙聲道了。

實際和電腦的音源輸出和輸入線連接的情形:

改裝的 TRS 插座接到電腦耳機跟麥克風線

為了避免平時不用會短路,所以電腦的音源線跟改裝的 TSR 插座都是分接母的 2.54 端子,然後以一個三支腳 2.54 公針來界接,這樣滿簡便的。

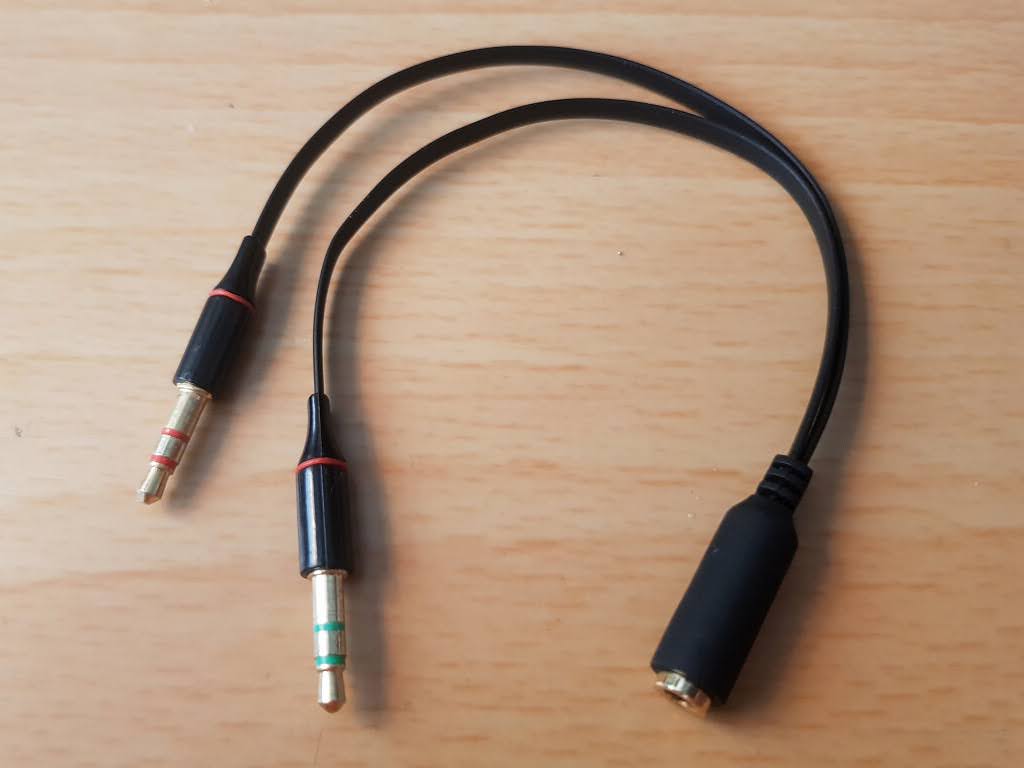

其實我之前也曾經買了一條可以將四節的 TRRS 端子耳麥分為耳機和麥克風的轉接線,長這樣:

TRRS 母轉兩個 TRS 公端子

不過,DIY 不在美觀,在它的自由度跟樂趣。

另外,因為一些舊的麥克風大多用單音的 TS 接頭,它只有兩節,所以如果第一節是左聲道,右聲道會變成接地。

為了讓它可以變成雙聲道,我將音效卡的 TRS 插座上的三個接點接在 2.54 的針腳上,並用電腦主機板上拆下來的跳線帽來控制如何接。

用跳線帽控制 TS 端子如何輸出

上圖中由左邊的四支針腳分別接到 TRS 插座的T、T、R、S。

而右邊的四支針腳分別接到音源的左聲道、左聲道、右聲道、接地。

如果是插入一般的立體聲 TRS 端子,就將左右以三個跳線帽依序接 T 接左聲道、R接右聲道、S接地就可以。

而插入的是單聲道的 TS 端子,跳線帽就如同上圖的接法:

  • T接右聲道(藍色的跳線帽)。
  • 第二個 T 和 R 空著不接。
  • 右聲道和左聲道串接(紅色的跳線帽)。
  • S接地(藍色的跳線帽)。

哈~跳來跳去、接來接去的,這種玩法就如同玩積木一樣,樂趣無窮,不是買一條轉接線或轉接頭所能體會到的。不過,哈!寫這篇文的主要目的是要留個底,幫我記著,改天忘了就可以查!
