之前設計「柵欄動畫」是利用 Inkscape 或是 ImageMagick 的 convert 來合成圖片，其實利用 HTML5 的 Canvas 2D API 也是可以，而且可以在大家比較熟悉的瀏覽器上操作，應該會更有親和力。
畫柵欄只要使用 Canvas 2D API 的「fillRect」。每一個影格的圖片的製作，在則是柵欄和影格原始圖片做「運算」後產出。
在 ImageMagick 中，我是使用「-compose DstIn」的參數，以圖片為底，再搭柵欄。
在 HTML5 Canvas 2D API 中，則參考底下的說明文件：
我想的合成程序是：先畫好遮罩用的柵欄，要顯示的部份用黑垂直線，一條條畫好；載入影格的原始圖片後，再將它利用 Canvas 2D API 的「drawImage」合成。
HTML5 Canvas 2D API 範例裡面，將 globalCompositeOperation 設為「source-in」能達到我的需求，所以在執行「drawImage」前要先設定：
globalCompositeOperation = 'source-in'
這樣子，原始圖片中，只會保留和遮罩黑色部份相同位置的內容。
 |
| [圖1] 以 fillRect 畫的柵欄(線寬4px) |
 |
| [圖2] 第一張原始相片 |
 |
| [圖3] 以「source-in」將[圖1]和 [圖2]合成 |
[圖3] 是處理好的第一影格，和 [圖2] 的原圖比較，只剩下和 [圖1] 柵欄中一樣的部份，每一個細長條都只有 4px 的寬度。
合成好的影格圖片，再儲存備用，或是直接畫到輸出用的 Canvas 中。
那下一個影格和前一個影格合成前，globalCompositeOperation 要用什麼呢？
反正該去除的部份都會變成「透明」的，應該是直接用最原始的預設值，也就是「source-over」：
globalCompositeOperation = 'source-over'
下面將第一影格 [圖3] 和第二影格 [圖4]，以「source-over」合成前和合成後 [圖5]，放在一起作比較：
 |
| [圖3] 第一影格 |
 |
| [圖4] 第二影格 |
 |
| [圖5] 兩個影格合成的結果 |
照前面的方法，繼續將四張照片都合在一起後的最後成果：
 |
| [圖6] 四張相片以柵欄縫隙 4px 合成的圖片 |
哈！看到 [圖6] 的成品，一定覺得怎麼畫質那麼差！
其實這是有原因的，為了能看出柵欄將相片遮成一條條的功用，我特別將柵欄的縫隙設為 4px，其實正式製作相片的柵欄動畫時，我是將柵欄的縫隙設為 1px 的，看一下正常版：
 |
| [圖7] 四張相片以柵欄縫隙 1px 合成的圖片 |
[圖7] 是不是好很多！不過啊～怎麼還是看起來怪怪的？
沒錯！看起來怪其實是正常的，因為它是將四張相片合在一張，必須要用相同縫隙的柵欄來看，才會看到正常的影像。
 |

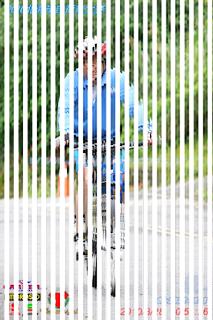

| [圖8] 以柵欄看合成圖 |
 |

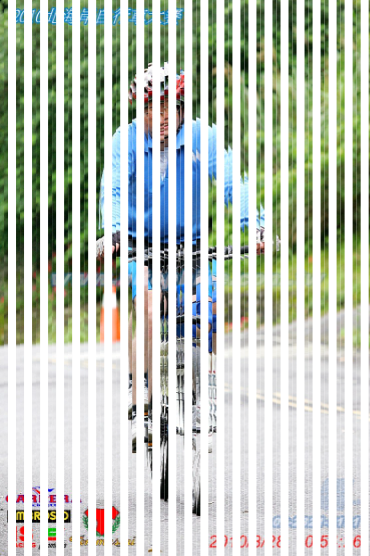

| [圖9] 柵欄下的合成圖 |
[圖9] 是使用柵欄放在 [圖7] 上後，所呈現的效果；只要移動柵欄，就可以看到另外三張照片。
順便記錄一下，有關 Canvas 2D API 的「putImageData」的測試經驗。
原本以為每完成一個影格的合成後，用 Canvas 2D API 的「getImageData」將結果先存用，再直接用「putImageData」「貼到」前一影格上就可以。測試的結果是，使用「putImageData」時，它並不會管 globalCompositeOperation 設成什麼，都是直接將 Canvas 中的原有內容「覆蓋」。所以依我要將多張影格的圖片合成的需求，不能使用「putImageData」，還是得用「drawImage」，不然合成完，只會剩下最後加上去的圖片。
